نرمافزارها و انواع ابزار ممیزی انرژی در ساختمانها و صنایع
وقتی دادهها حرف میزنند؛ تحول واقعی در ممیزی انرژی
شاید تصور کنید صرفهجویی در انرژی یعنی فقط خاموش کردن چند چراغ اضافه یا تنظیم دمای سیستم گرمایش؛ اما واقعیت بسیار عمیقتر است. ابزار ممیزی انرژی با استفاده از نرمافزار تحلیل انرژی و تجهیزات هوشمند، ردپای دقیق مصرف را در هر نقطه از سیستم ثبت میکنند. این ابزارها مثل یک “چشم دیجیتال” عمل کرده و هر نشتی هدررفت یا ناکارآمدی را شناسایی میکنند. نتیجه چیست؟ تصویری دقیق از وضعیت مصرف که پایهای برای پایش انرژی، تصمیمگیری هوشمند و بهینهسازی مصرف واقعی به وجود میآورد.
ابزارهای اندازهگیری مصرف انرژی؛ نقطه آغاز شناخت واقعیت مصرف
بهترین پاسخ به این سوال که اولین گام در مسیر ممیزی انرژی چیست، دستیابی به دادههای دقیق و قابل اعتماد از وضعیت مصرف در بخشهای مختلف ساختمان یا صنعت است. ابزارهای اندازهگیری پایه اصلی این فرایند بهشمار میروند؛ زیرا بدون داده واقعی هیچ تحلیل یا تصمیمگیری دقیقی ممکن نیست. در ادامه مهمترین ابزارهای تخصصی این حوزه را بررسی میکنیم که در ممیزیهای حرفهای و پروژههای نرمافزار تحلیل انرژی به کار میروند.

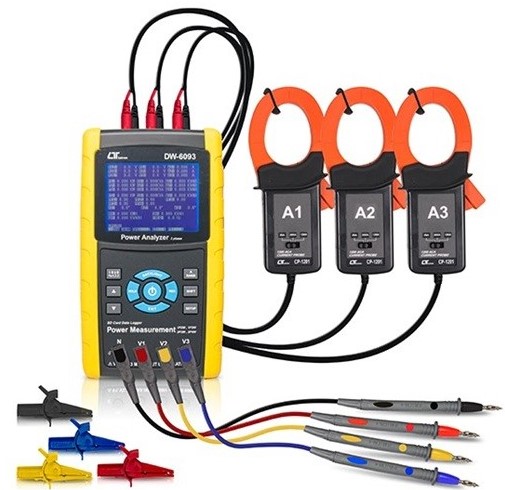

آنالایزرهای انرژی؛ قلب تپنده اندازهگیری دقیق
آنالایزرهای انرژی (Power Analyzers) پیشرفتهترین ابزار ممیزی انرژی برای اندازهگیری دقیق مصرف برق در مدارهای صنعتی و ساختمانی هستند. این دستگاهها پارامترهایی مانند ولتاژ، جریان، توان اکتیو و راکتیو، ضریب توان و هارمونیکها را با دقت بالا ثبت میکنند.
آنالایزرها معمولا بهصورت پرتابل یا ثابت نصب میشوند و از طریق اتصال به سیستمهای پایش انرژی، دادهها را بهصورت لحظهای انتقال میدهند یا برای بررسی ذخیره میکنند. با کمک اطلاعات حاصل از آنها، ممیز الگوهای مصرف غیرعادی یا نقاطی با اتلاف بالا را شناسایی کرده و مبنای تصمیمگیری برای بهینهسازی مصرف را فراهم میکند.

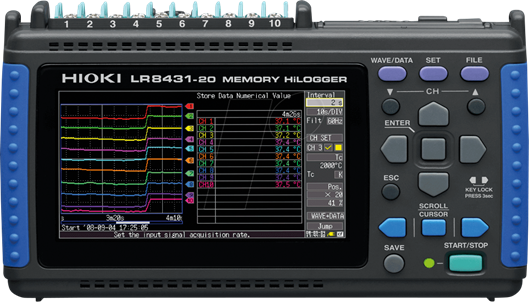

دیتالاگرهای چندکاناله؛ حافظه هوشمند انرژی
دیتالاگرها (Data Loggers) ابزارهایی هستند که نقش ذخیرهسازی دادههای مصرف انرژی را در بازههای زمانی مشخص بر عهده دارند. این دستگاهها برای تحلیل بلندمدت و بررسی روندهای مصرف بسیار حیاتی هستند. بهعنوانمثال در پروژههای صنعتی یا ساختمانهای بزرگ، دیتالاگرها برای هفتهها یا ماهها دادهها را جمعآوری کرده تا نرمافزار انرژی الگوریتمهای مصرف را تحلیل و نقاط بحرانی را بشناسند. برخی مدلهای دیتالاگرها نیز به حسگرهای دما، رطوبت و فشار نیز متصل میشوند تا ارتباط بین شرایط محیطی و الگوی مصرف را بررسی کنند.
کنتورهای هوشمند؛ پیوند فناوری و تصمیمسازی
کنتورهای هوشمند (Smart Meters) نسل جدیدی از ابزار ممیزی انرژی هستند که قابلیت ارسال خودکار دادهها را از طریق شبکههای ارتباطی دارند. این تجهیزات نهتنها دادههای مصرف لحظهای را به سیستم مرکزی ارسال میکنند؛ بلکه امکان تحلیل در زمان واقعی و اعمال سیاستهای صرفهجویی فوری را نیز به وجود میآورند.
در سیستمهای مدیریتی پیشرفته کنتورهای هوشمند مستقیما با نرمافزار تحلیل انرژی ارتباط برقرار میکنند و مدیران انرژی میتوانند در همان لحظه، تصمیم بهینه برای کاهش بار، جابهجایی مصرف یا اصلاح عملکرد تجهیزات بگیرند.
حسگرهای محیطی و ترموکوپلها؛ فراتر از برق
در ممیزیهای جامع فقط برق مورد بررسی قرار نمیگیرد؛ مصرف حرارتی، گاز و سوخت نیز باید سنجیده شود. حسگرهای محیطی و ترموکوپلها با اندازهگیری دقیق دما و تبادل حرارتی، تصویر کاملتری از الگوی مصرف فراهم میکنند. بهکارگیری این حسگرها برای شناسایی نواحی با تلفات گرمایی بالا، عملکرد نادرست سیستمهای HVAC و فرصتهای بالقوه برای صرفهجویی هزینه بسیار موثر است.
دماسنج و رطوبتسنج (Thermometer & Hygrometer)
این ابزارها برای پایش و تحلیل شرایط محیطی و بررسی آسایش حرارتی محیط در ممیزی انرژی ضروری هستند. دماسنج و رطوبتسنج با اندازهگیری دقیق دما و میزان رطوبت نسبی هوا، به مهندسان کمک میکنند تا عملکرد سیستمهای تهویه مطبوع (HVAC) را ارزیابی کرده و تنظیمات بهینهای را برای کاهش مصرف انرژی و تأمین آسایش حرارتی اعمال کنند. دادههای این حسگرها به ویژه در آنالیز همزمانی بارهای گرمایشی و سرمایشی بسیار ارزشمند است. همچنین با بررسی این دادهها میتوان شاخص های PPD و PMV را بررسی نمود و مقادیر عددی آنها را محاسبه نمود که در سنجش میزان آسایش حرارتی کاربران در محیط مورد ممیزی مهم هستند.

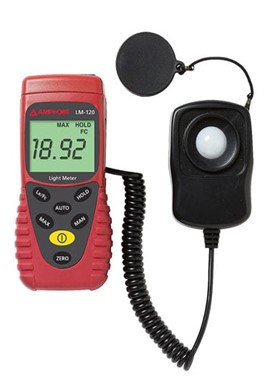

لوکسمتر (Lux Meter)
لوکسمتر ابزاری کلیدی برای ارزیابی کارایی سیستمهای روشنایی است. این دستگاه با اندازهگیری شدت روشنایی (بر حسب لوکس) در نقاط مختلف یک فضا، امکان شناسایی نواحی با نورپردازی بیش از حد یا ناکافی را فراهم میکند. با استفاده از دادههای لوکسمتر میتوان میزان آسایش بصری کاربران را بررسی نمود و طرحهای بهینهسازی روشنایی، مانند کاهش تعداد لامپها، استفاده از لامپهای کارآمدتر یا بهرهگیری از نور طبیعی را اجرا نموده و منجر به صرفهجویی قابل توجه در انرژی برق شد.
دوربین حرارتی یا ترموویژن (Thermal Imaging Camera)
دوربین حرارتی با تبدیل تابش مادون قرمز به تصاویر رنگی، “چشمی” برای دیدن تلفات حرارتی نامرئی در اختیار ممیز انرژی قرار میدهد. این ابزار به راحتی نقاطی مانند عایقبندی معیوب ساختمان، اتصالات گرم لولهها و داکتها، و عملکرد نادرست تجهیزات مکانیکی و الکتریکی را شناسایی میکند. تشخیص بصری این مشکلات، امکان برنامهریزی برای تعمیرات هدفمند و جلوگیری از هدررفت گسترده انرژی گرمایی را فراهم میسازد.
آنالایزر احتراق (Combustion Analyzer)
برای بهینهسازی مصرف سوخت در دیگهای بخار (بویلرها)، کورهها و سایر سیستمهای احتراقی، آنالایزر احتراق یک ابزار حیاتی است. این دستگاه با اندازهگیری گازهای خروجی (مانند اکسیژن، مونوکسیدکربن و دیاکسیدکربن) و پارامترهایی مانند دما و فشار، بازده احتراق را محاسبه میکند. با تنظیم نسبت هوا به سوخت بر اساس دادههای این آنالایزر، میتوان بازده حرارتی دستگاه را به حداکثر رسانده و همزمان از اتلاف سوخت و تولید آلایندهها کاست.
استروبوسکوپ (Stroboscope)
استروبوسکوپ برای مشاهده حرکت سریع ماشینآلات دوار و بررسی ارتعاشات آنها به کار میرود. با “منجمد” کردن حرکت ظاهری قطعات چرخان، این ابزار امکان بررسی بصری مستقیم مواردی مانند همترازی ناصحیح، خمیدگی شفت، سایش بلبرینگها و عدم تعادل را فراهم میآورد. تشخیص بهموقع این مشکلات از طریق استروبوسکوپ، از اتلاف انرژی ناشی از اصطکاک و عملکرد ناکارآمد تجهیزات پیشگیری کرده و از خرابیهای پرهزینه جلوگیری میکند.
تستر تله بخار (Steam Trap Tester)
تستر تله بخار ابزاری تخصصی برای بررسی سلامت تلههای بخار در سیستمهای بخار صنعتی است. یک تله بخار معیوب (چه از نوع بازمانده چه بستهمانده) میتواند منجر به هدررفت قابل توجه انرژی و کاهش راندمان سیستم شود. این tester (که اغلب از نوع اولتراسونیک یا حرارتی است) به سرعت تلههای بخار معیوب را شناسایی کرده و با مشخص کردن آنها، امکان تعویض یا تعمیر به موقع را برای حفظ بازدهی حرارتی و صرفهجویی در مصرف سوخت فراهم میکند.
دبیسنج مافوق صوت (Ultrasonic Flow Meter)
دبیسنج مافوق صوت امکان اندازهگیری دبی (مقدار جریان) سیالات را در داخل لوله و بدون نیاز به قطع جریان یا تماس مستقیم با سیال فراهم میکند. این ابزار با استفاده از امواج فراصوت، سرعت سیال را اندازهگیری کرده و دبی آن را محاسبه مینماید. از کاربردهای آن میتوان به پایش میزان جریان آب در سیستمهای سرمایش و گرمایش، اندازهگیری انتقال حرارت و بالانس انرژی در مدارهای هیدرونیک و نیز ممیزی مصرف آب اشاره کرد.
نرمافزارهای تحلیل انرژی؛ مغز متفکر در پشت دادهها
تصمیمگیریهای انرژی باید سریع، دقیق و مبتنی بر داده باشد؛ بنابراین نرمافزارهای تحلیل انرژی بهعنوان ستون فقرات فرایند ممیزی و بهینهسازی شناخته میشوند. این نرمافزارها حجم عظیمی از دادههای بهدستآمده از ابزارهای اندازهگیری را تحلیل کرده و الگوهای مصرف را با دقتی در سطح صنعتی شناسایی کنند. در واقع آنچه در بخش اندازهگیری جمعآوری میشود، در این مرحله به شکل بینشهای اجرایی و برنامههای صرفهجویی در میآید.
یکی از مهمترین ویژگیهای انواع ابزار ممیزی انرژی توانایی در مدلسازی انرژی ساختمانها و صنایع است؛ یعنی نرمافزار رفتار انرژی در سیستمهای واقعی را شبیهسازی و تاثیر تغییرات احتمالی (مثل تعویض تجهیزات یا اصلاح سیستم روشنایی) را قبل از اجرا پیشبینی میکند. این قابلیت در مرحله تحلیل مراحل ممیزی انرژی نقشی کلیدی دارد؛ چرا که مهندسان با کمک آن تصمیمهای سرمایهگذاری خود را با قطعیت بیشتری میگیرند.
برخی از رایجترین نرمافزارهای تحلیل انرژی عبارتاند از:
- نرمافزار:RETScreen توسعهیافته توسط دولت کانادا برای تحلیل پروژههای صرفهجویی انرژی، انرژیهای تجدیدپذیر و مقایسه سناریوهای مختلف
- نرمافزارEnergyPlus: نرمافزاری قدرتمند از وزارت انرژی آمریکا (DOE) برای شبیهسازی دقیق سیستمهای حرارتی، تهویه، روشنایی و تاثیر طراحی معماری بر مصرف
- نرمافزارeQuest: یکی از ابزارهای محبوب برای تحلیل انرژی ساختمانها در فاز طراحی، با رابط کاربری گرافیکی و دادههای محاسباتی دقیق
- نرمافزارDesignBuilder: ترکیبی از مدلسازی سهبعدی و تحلیل حرارتی، مناسب برای ممیزی انرژی در پروژههای ساختمانی ساده و پیچیده
- نرمافزارOpenStudio: پلتفرمی متنباز که به مهندسان اجازه میدهد دادههای انرژی را با سایر ابزارها ترکیب و مدلهای اختصاصی ایجاد کنند
استفاده از ابزار ممیزی انرژی فقط برای تحلیل وضعیت فعلی نیست؛ بلکه هدف اصلی بهینهسازی مصرف در بلندمدت است. با ارزیابی مستمر دادهها، نرمافزار تغییرات در کارایی سیستم را تشخیص میدهد و میتوان هشدارهای پیشگیرانه صادر کرد. با این ویژگیها ممیزی از پروژهای مقطعی به فرایندی پویا و مداوم تبدیل میشود. فرایندی که کاهش هزینه انرژی را به دنبال دارد.
ابزارهای پایش و گزارشگیری؛ از داده تا تصمیم هوشمند
در مسیر بهبود بهرهوری و ممیزی انرژی، مرحله پایش و گزارشگیری همان نقطهای است که دادهها به تصمیم تبدیل میشوند. ابزار ممیزی انرژی با جمعآوری دادههای لحظهای از مصرف برق، گاز و سایر منابع، تصویری دقیق از عملکرد واقعی سیستمها ارائه میدهند. این دادهها سپس در قالب گزارشهای تحلیلی به مدیران انرژی و مهندسان انتقال مییابند تا تصمیمهای مبتنی بر شواهد گرفته شود.
در واقع بدون این ابزارها هیچ سیستم مدیریتی حتی با پیشرفتهترین نرمافزارهای تحلیل انرژی نمیتواند عملکرد بلندمدت خود را تضمین کند. همانطور که در استاندارد LEED نیز تاکید شده است، پایش مداوم و گزارشگیری دقیق از الزامات حیاتی در حفظ کارایی و پایداری ساختمانهای سبز بهشمار میرود.
برخی از مهمترین و پرکاربردترین ابزارهای ممیزی انرژی عبارتاند از:
- ابزار Energy Management Systems (EMS): سیستمهای مرکزی برای کنترل و تحلیل دادههای مصرف انرژی در زمان واقعی، مورد استفاده در صنایع بزرگ و ساختمانهای تجاری
- ابزار :Building Automation Systems (BAS)سیستمهای خودکار که عملکرد تجهیزات تهویه، روشنایی و گرمایش را پایش کرده و در صورت نیاز تنظیمات را بهینه میکنند
- ابزار Smart MetersوIoT Sensors: کنتورهای هوشمند و حسگرهای اینترنت اشیا که امکان پایش دقیق مصرف را در سطح هر واحد یا بخش به وجود میآورند
- ابزار :Energy Dashboardsداشبوردهای مدیریتی که دادههای انرژی را بهصورت تصویری و قابل درک نمایش داده و امکان مقایسه بازههای زمانی را فراهم میکنند
- ابزار Automated Reporting Tools: ابزارهایی که گزارشهای دورهای و تحلیلی از مصرف، صرفهجویی و هزینههای انرژی تولید میکنند
انتخاب بهترین ابزار برای پروژههای ممیزی انرژی
انتخاب بهترین ابزار ممیزی انرژی در پروژههای ساختمانی و صنعتی، یکی از حساسترین مراحل در فرایند مدیریت انرژی است. این تصمیم بر دقت نتایج نرمافزار تحلیل انرژی و ابزارهای اندازهگیری تاثیر مستقیم دارد و بر هزینه نهایی پروژه و اثربخشی اقدامات اصلاحی نیز اثرگذار است. انتخاب نادرست ابزار به خطا در پایش انرژی، تفسیر اشتباه دادهها و در نهایت تصمیمگیریهای غیر کارآمد منجر میشود. موضوعی که در پروژههای بزرگ، گاها ضررهای هنگفت به جا میگذارد.
برای انتخاب صحیح بهترین ابزار ممیزی انرژی باید سه بعد اصلی را در نظر گرفت: ماهیت پروژه، دقت مورد نیاز و قابلیت ادغام با سیستمهای موجود. بهعنوانمثال در پروژههای صنعتی سنگین با مصرف بالا، ابزارهای دقیق با قابلیت اندازهگیری چند پارامتر (جریان، ولتاژ، توان لحظهای و ضریب توان) اولویت دارند. در مقابل ساختمانهای اداری یا آموزشی شاید به راهکارهای سبکتر مانند نرمافزارهای ابری برای بهینهسازی مصرف و تحلیل دادهها نیاز داشته باشند.
از سوی دیگر در انتخاب ابزار ممیزی انرژی باید به سازگاری آن با استانداردهای بینالمللی مانند استاندارد LEED و ISO ۵۰۰۰۱ توجه شود. ابزارهایی که امکان تولید گزارشهای مطابق این استانداردها را دارند، نهتنها دقت ممیزی را افزایش میدهند؛ بلکه امکان اخذ گواهیهای سبز و صرفهجویی در هزینههای انرژی را نیز فراهم میکنند.
از دید تخصصی فرایند انتخاب ابزار باید شامل مراحل زیر باشد:
- تحلیل نیاز پروژه: تعیین نوع دادههای مورد نیاز، بازه زمانی پایش و اهداف ممیزی
- ارزیابی قابلیتهای ابزار: بررسی دقت سنسورها، امکانات نرمافزاری، رابط کاربری و قابلیتهای گزارشگیری
- یکپارچگی سیستمها: سنجش توانایی ابزار در اتصال با سایر سیستمهای مدیریتی مانند “EMS” یا “BAS” برای هماهنگی کامل دادهها
- ملاحظات اقتصادی: ارزیابی هزینه خرید، نگهداری و آموزش کاربران در برابر صرفهجویی هزینه حاصل از استفاده از ابزار
- پشتیبانی فنی و بهروزرسانیها: انتخاب ابزارهایی که از پشتیبانی مداوم، بهروزرسانی نرمافزاری و آموزش تخصصی برخوردار باشند
دقت در انتخاب ابزار کلید صرفهجویی پایدار است
موفقیت در مدیریت انرژی وابسته به انتخاب هوشمندانه ابزار ممیزی انرژی است. ابزارهایی که با دادههای دقیق و نرمافزار تحلیل انرژی، نقاط هدررفت را آشکار کرده و مسیر بهینهسازی مصرف را روشن میکنند. بدون انتخاب صحیح حتی بهترین تحلیلها نیز نمیتوانند به صرفهجویی واقعی منجر شوند. ترکیب ابزارهای پیشرفته با تحلیل حرفهای، امکان کاهش هزینهها و مدیریت هوشمند انرژی را به وجود میآورد. برای بهرهگیری از تجربه و دانش تخصصی در پیادهسازی ابزارهای موثر، گروه اقتصادی و مهندسی استدیو بازسازی آماده همراهی شما است تا صرفهجویی انرژی را به واقعیت تبدیل کند. شما میتوانید برای اطلاعات بیشتر با کارشناسان ما تماس بگیرید.
